受雷雨天氣的影響，光伏儲能設備經常遭遇雷擊受損，設備遭雷擊損壞后，維修成本極高，碩凱電子推出的陶瓷氣體放電管（GDT）SC3E5系列，它具備的超低電容有助于在通訊應用中保證高傳輸速度，提供了高可靠性和高浪涌通流，能對快速上升的瞬態電壓迅速作出反應，以加強對敏感電路的保護。表面貼裝設計，優化了電路板空間使用，方便SMT作業。

SC3E5系列氣體放電管廣泛適用于多種應用，如RS232、RS485和以太網應用。

特色：

l表面貼裝設計，優化了電路板空間使用

l對快速上升的瞬態電壓迅速作出反應，以加強對敏感電路的保護

l電容小于1.5pF，提高了寬帶應用中的傳輸速度

l超低的插入損失有助于保護信號的完整性

典型應用電路：

?

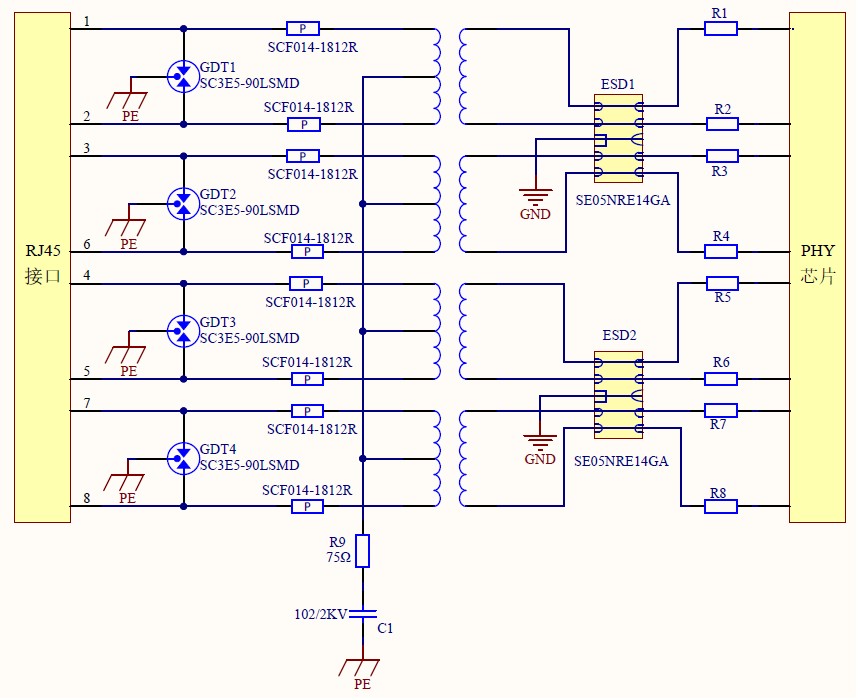

以太網應用方案

?

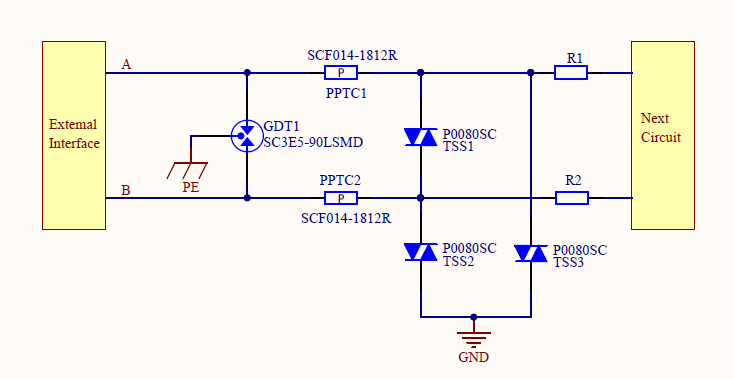

RS485應用方案

?

?

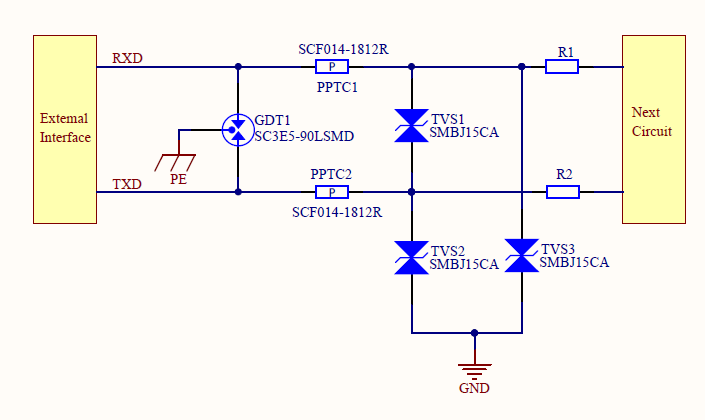

RS232應用方案
