USB Type-C接口的命名原語USB Type-C連接器，這是一種堅固的易于使用的接口。支持正反插，方便快捷。支持超高速率通信功能和功率輸出。最大傳輸速率10Gbits/S，最大輸出功率100W，最大電流5A。大小8.3mm X 2.5mm。

具有很好的技術兼容性：（1）縱向兼容（與老設備的兼容性）：與USB2.0簡單兼容，低成本轉換；（2）橫向兼容（與其它協議的兼容性）：可以將DP，MHL，Audio信號全部重新配置，共用接口。

一、應用背景

Type-C接口的工作特性意味它需要支持熱插拔動作，因此更容易受人體靜電放電的傷害，其內部是高集成度的芯片，靜電放電的傷害會使接口變得更加脆弱。同時，Type-C接口擁有更高的數據傳輸速率，對數據傳輸容錯率有更嚴格的要求。針對這種靜電防護需求及實際電路環境碩凱電子設計了USB Type-C接口靜電防護方案，下面小編為您介紹方案的具體內容：

二、防護方案與碩凱器件

瞬態抑制二極管（TVS）

TVS【SMF24A】Vbr：26.7-29.5V；Ir：5μA；Vrwm：24.0V，Ipp：5.14A；Vc (V) :38.9V;封裝：SOD-123

靜電二極管（ESD）

ESD【ULC0524P】Vrwm：5.0V；Vb：6.0V；防靜電能力（接觸/空氣）：8KV/15KV；結電容（f=1MHz）：0.8pF；封裝為DSON-10

ESD【ESD05V88D-LC】Vrwm：5.0V；Vb：6.0V；防靜電能力（接觸/空氣）：8KV/15KV；結電容（f=1MHz）：0.3pF；封裝為SOD-882

三、方案應用

1．手機

2．手提電腦

3．平板

4．其他含Type-C端口設備

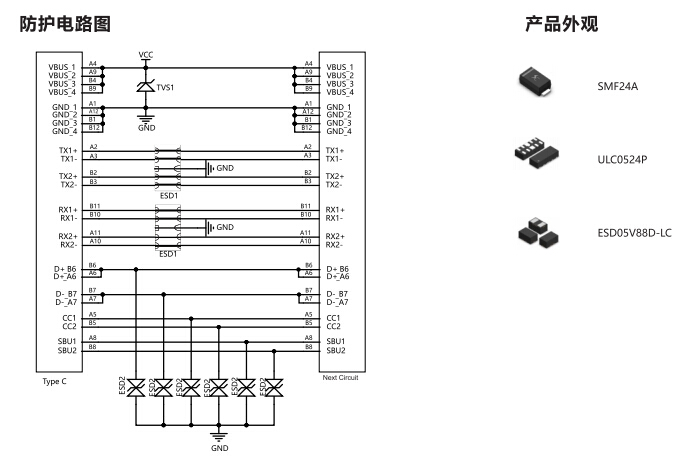

四、方案說明與注意事項

1．在Type-c接口的電源部分，用一顆大通流的TVS對地做浪涌和靜電防護

2．信號部分用了陣列式ESD，體積小，節約PCB空間，便于設計

3．采用低容值ESD器件，滿足高速傳輸要求
